試作
Nゲージ室内灯の自作化はいろいろな人が手掛けていますが、私もやっとのことで重い腰を上げて製造したいと思います。
まずは、簡単なところでKATO製車輛への室内灯を試作することに…
TOMIXはちょっとハードルが高いので後回しということで。
丁度、ネタ的には、キハ85がありますので、これを用いて考えます。
自作室内灯あれこれ
Nゲージの自作室内灯は、大きく分けて、
・夕庵式と呼ばれるLED1灯＋透明プラ棒
・テープLED式（LED3灯～6灯）
があります。
特徴としては、夕庵式は1灯式なので、低電圧から光りますが、ちょっと工作（ハンダ）が面倒。
一般的なテープLEDは直列3灯式なので、高電圧をかけないと光らず、電圧制御型電源（※1）ではかなり速度を上げないと光らない。
なお、PWM形電源（※2）であれば、低速でも光ります。
といった感じでしょうか。
※1 KATO パワーパック スタンダードSなど
※2 KATO パワーパック スタンダードSXやTOMIX パワーユニットN-1001-CL等。
今回試作するのはテープLED式
準備するもの
・テープLED（電球色）
・ブリッジダイオード
・ポリウレタン線
・銅板
・ヒノキ棒、透明プラ板
ちなみに、コンデンサは使用しない前提。
使うとしてもラジアル型ではなくリード型で安く！（＾＾；

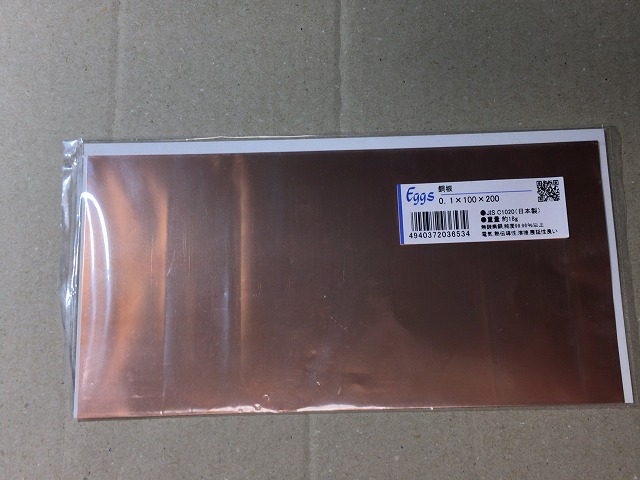

0.1mm厚の銅板
今回は、3パターン試作します。
６灯タイプ ２個。
３灯タイプ １個。
難しいことはせずに、単純につないでいます。
銅板は 1.5mm x 25mmです。
264本確保できるので、132輛分作成できる、ってことに。

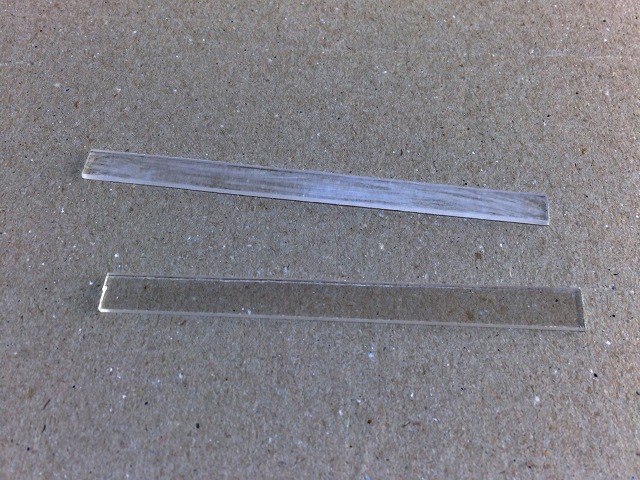

TAMIYAの1.7mm厚透明プラ板を10mm幅に切り揃えます。（2個分）
紙ヤスリで適当に傷をつけます。
透明プラ板は、364x257(mm)で、約450円程度です。
10x10mmは約0.5円です。今回125x10mmに切り出したので6.25円/枚となる（たぶん

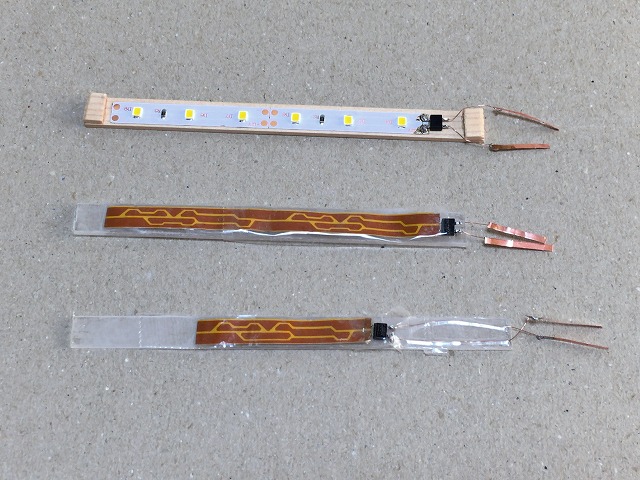

ヒノキの 2mm厚の板材にテープLEDを貼り付けます。
真ん中は、６灯LEDを。下は、3灯LEDを。
テープLEDの粘着テープ側が屋根になるので、テープで固定。
屋根にテープLEDを貼り付けるタイプとほぼ等価な仕組みです。

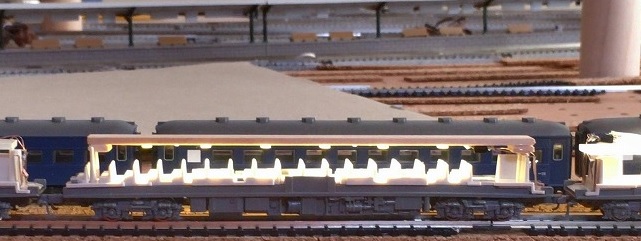

テープLED固定用の2mm厚の板と、嵩上げ用に床板との接触面だけに同じ2mm厚の板を置いています。
結果：板厚が計4mmでは厚すぎて車輛への収納が不可でした。
カッターで薄くして調整したけれど量産時には、ちょっと工夫が必要。

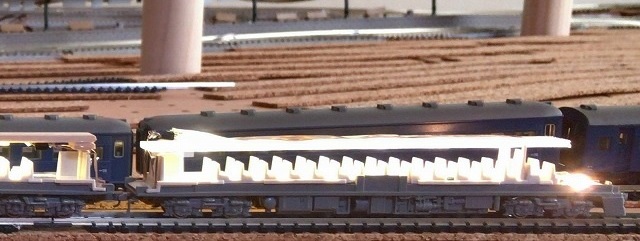

KATOの純正室内灯のように、透明プラ板を経由しての光源です。
1.7mm厚のプラ板なので、厚みに関しては、特に修正不要でした。
結果：非常によさげ。ただ、KATO純正が 1灯で綺麗に灯火していることを考えると
是非とも3灯化したいところ。

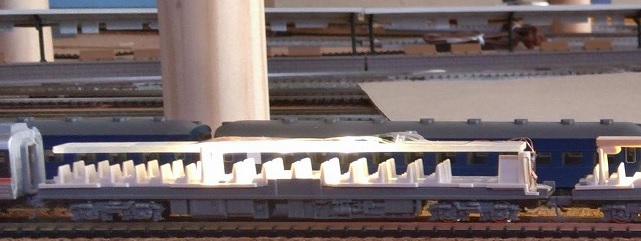

KATOの純正室内灯のように、透明プラ板を経由しての光源です。
6灯ではきれいですが、3灯だとやはり直下が明るく周辺が暗い、という結果に。
結果：純正でできてるんだから、プラ板の加工でなんとか光を拡散したいところ。

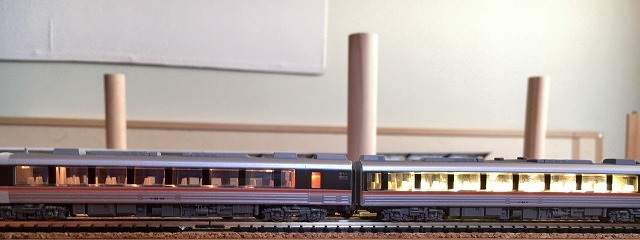

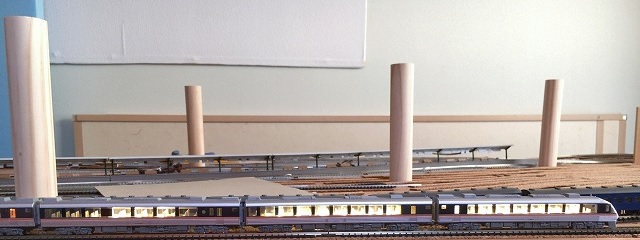

3輛を並べてみると…
左から「プラ板3灯」タイプ、「ヒノキ6灯」タイプ、「プラ板6灯」タイプ
やはり3灯タイプの光の偏りが気になる…。ちなみに、
KATO純正（電球）と比べると、テープLEDはメチャ明るい。
これは、電球が暗いというより、テープLEDが明るすぎ、という気がする。
抵抗をいれて減光するかなぁ・・・（汗

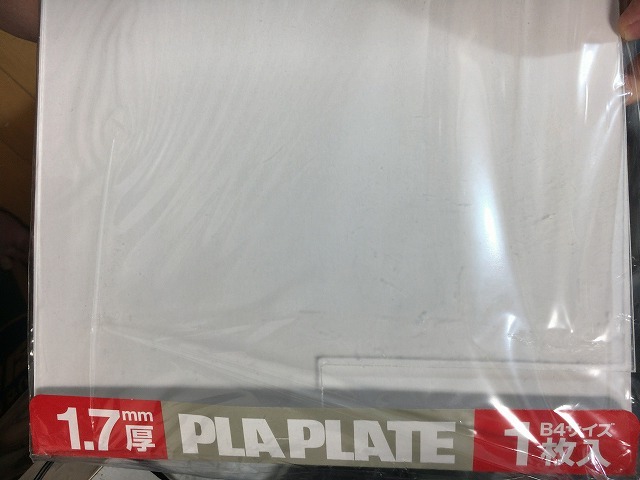

TAMIYAの透明プラバン。B4サイズ（364x257mm）1.7mm厚 実売価格 ¥450程度
このB4サイズプラ板から125x10mm（¥6.25）を切り出すと72枚=72輛分が切り出せます。お安く自作室内灯が作れそうですね…。
