Arduino compatible 回路

鉄道模型とは関係ない。。。わけじゃないです。

これを使って、TOMIX の N-1000-CL相当、KATOのKC-1相当を作ろう～
という魂胆です。。。

「水魚堂 ONLINE」というところで出している
フリーな回路図エディタで書いてみました。。。。

今年の4月で更新終了したようですが、２0年の歴史があるそうで…。
なかなか使いやすかったです。

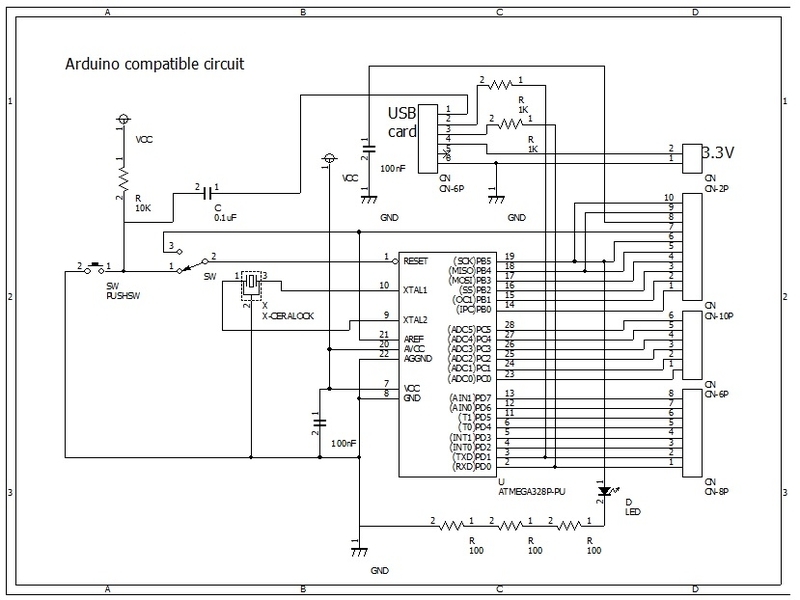

回路図、3時間くらいで書いてみた。。。
（もちろん、参考回路図はあるのですよ…）

まだまだ、怪しいところがある回路なので、保証いたしかねますｗ
